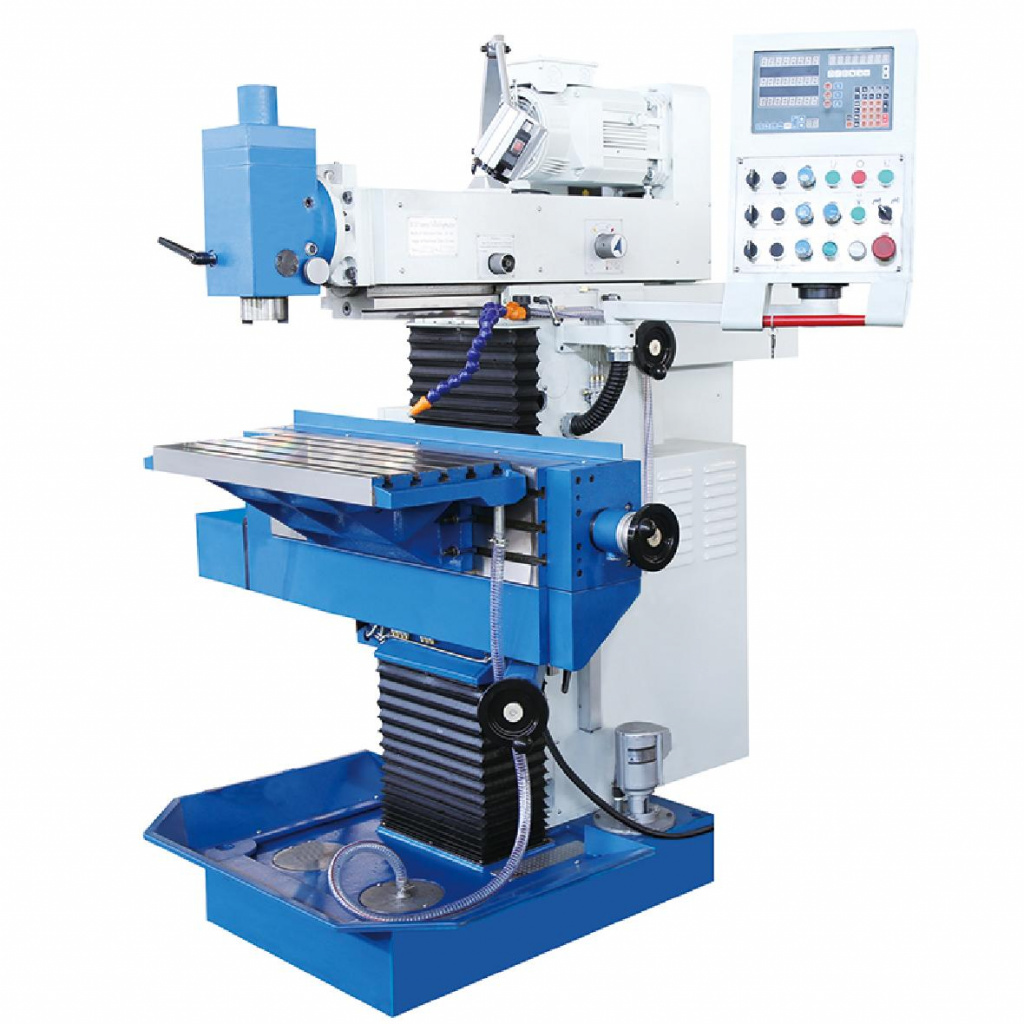

Модель | XL8140 | Х8140 |
Страна производства | Китай | Китай |
Конус вертикального и горизонтального шпинделей | NT40 (Конусность 7:24) | ISO40 (Конусность 7:24) |
Диапазон оборотов шпинделя, об/мин | 40-2000 (2 ступени) | 40-2000 (18 ступеней) |
Диапазон рабочих подач по осям X, Y, Z, мм/мин | 10-1000 |
10-380 |
Ускоренное перемещение по осям X, Y, Z, мм/мин | 1200 | 1200 |
Ход пиноли, мм | 60 | 80 |
Размеры горизонтального стола (ШхД), мм | 800х400 | 400х800 |
Макс. нагрузка на горизонтальный стол (по центру), кг | 200 | 300 |
Размеры вертикального стола (ШхД), мм | 1020х225 | 250х1060 |
Макс. продольное перемещение рабочего стола ручное / автомат. (ось Х), мм | 500 | 500 |
Макс. поперечное перемещение шпиндельной головки ручное / автомат. (ось Y), мм | 400 | 400 |
Макс. вертикальное перемещение рабочего стола ручное / автомат. (ось Z), мм | 400 | 400 |
Наличие ШВП по всем осям | + | + |
Наличие сервоприводов по всем осям | + | - |
Мощность электродвигателя главного движения, кВт | 3,7 | 3 |
Габариты ДхШхВ, мм | 1500х1700х1800 | 1820x1640x1700 |
Вес без упаковки, кг | 1550 | 1400 |
Для просмотра всей таблицы
листайте вправо →
| ||
Модель | XL8140 | Х8140А |
Страна производства | Китай | Китай |
Конус вертикального и горизонтального шпинделей | NT40 (Конусность 7:24) | NT40 (Конусность 7:24) |
Диапазон оборотов шпинделя, об/мин | 40-2000 (18 ступеней) | 40-2000 (18 ступеней) |
Диапазон рабочих подач по осям X, Y, Z, мм/мин | 10-1000 | 10-500 |
Ускоренное перемещение по осям X, Y, Z, мм/мин | 1200 | - |
Ход пиноли, мм | 60 | 60 |
Размеры горизонтального стола (ШхД), мм | 400х800 | 400х800 |
Макс. нагрузка на горизонтальный стол (по центру), кг | 200 | 300 |
Размеры вертикального стола (ШхД), мм | 225х1020 | 250х950 |
Макс. продольное перемещение рабочего стола ручное / автомат. (ось Х), мм | 405 | 500 |
Макс. поперечное перемещение шпиндельной головки ручное / автомат. (ось Y), мм | 400 | 350 |
Макс. вертикальное перемещение рабочего стола ручное / автомат. (ось Z), мм | 400 | 400 |
Наличие ШВП по всем осям | + | - |
Мощность электродвигателя главного движения, кВт | 3,7 | 3 |
Мощность электродвигателя подачи, кВт | 1,3 | 1.5 |
Габариты ДхШхВ, мм | 1500х1700х1800 | 1820x1640x1700 |
Вес нетто, кг | 1550 | 1750 |
Станок | XL8132 | XL8140 | XL8145 |
---|---|---|---|
Размер рабочей поверхности стола (горизонтальный стол), мм | 320х750 | 800х400 | 850x450 |
Размер рабочей поверхности стола (вертикальный стол), мм | 890х225 | 1020х225 | 1190x250 |
Количество Т-образных пазов (горизонтальный стол) | 5 | 6 | 7 |
Количество Т-образных пазов (вертикальный стол) | 3 | 3 | 4 |
Ширина Т-образного паза, мм | 14 | 14 | 14 |
Расстояние между осями Т-образных пазов, мм | 63 | 63 | 63 |
Наибольшее продольное перемещение стола (ось Х), мм | 405 | 500 | 600 |
Наибольшее поперечное перемещение горизонтальной шпиндельной головки (ось Y), мм | 305 | 400 | 450 |
Наибольшее вертикальное перемещение стола (ось Z), мм | 400 | 400 | 450 |
Диапазон рабочих подач по осям Х, Y, Z, мм/мин | 10-1000 | 10 - 1000 | 10 - 1000 |
Ускоренное перемещение по осям X, Y, Z | 1200 | 1200 | 1200 |
Наибольшая масса заготовки, кг | 160 | 200 | 300 |
Расстояние от оси горизонтального шпинделя до поверхности горизонтального стола, мм | 145 - 545 | 145 - 545 | 170-620 |
Расстояние от торца вертикального шпинделя до поверхности горизонтального стола, мм | 50 - 450 | 45 - 445 | 70-520 |
Конус шпинделя | ISO40 DIN2080 (NT 40) | ISO40 DIN2080 (NT 40) | ISO40 DIN2080 (NT 40) |
Диапазон частот вращения шпинделя, об/мин | 40 - 2000 | 40 - 2000 | 40 - 2000 |
Ход пиноли, мм | 60 | 60 | 60 |
Наличие ШВП по всем осям, что снижает люфт и увеличивает жесткость.
Главное отличие станка ХL8140 от аналогов - это наличие сервоприводов на всех осях станка, которые позволяют быстро переключать обработку между вертикальным и горизонтальным фрезерованием, что обеспечивает широкую вариативность операций.
На станке установлена централизованная автоматическая система смазки узлов, которая будет подавать смазку с заданным интервалом и определенным количеством.Устройство цифровой индикации (УЦИ) по трем осям
Точные ШВП и серводвигатели по осям X, Y, Z, а также электронные маховики управления
Защитный экран шпинделя
Серьга для горизонтального фрезерования
Горизонтальные оправки Ø16, Ø22, Ø27, Ø32
Переходные втулки с конусом Морзе № 1, 2, 3 (NT40)
Цанговый патрон (NT40) с комплектом цанг 2, 3, 4, 5, 6, 8, 10, 12 мм
Комплект инструмента для обслуживания станка
Опоры для выравнивания станка 4 шт
Осветительное устройство
Централизованная система смазки
Стальная телескопическая зашита направляющих по оси Z
Руководство по эксплуатации станка
Руководство по эксплуатации станка УЦИ
ВМ130 | СФ676 | 67К25 | XL8140 | |
Размеры горизонтального стола, мм | 250×630 | 250×800 | 320×800 | 800×400 |
Размеры вертикального стола, мм | 160×500 | 250×630 | 250×630 | 1020×225 |
Максимальная масса обрабатываемой детали, кг | 140 | 100 | 200 | 200 |
Наибольшее продольное перемещение стола (по си X), мм | 250 | 450 | 400 | 500 |
Наибольшее поперечное перемещение вертикальной головки (по си Y), мм | 300 | 300 | 320 | 400 |
Наибольшее вертикальное перемещение стола (по си Z), мм | 200 | 380 | 450 | 400 |
Частота вращения горизонтального шпинделя, об/мин | 45..2000 | 50..1630 | 40..2000 | 40..2000 |
Конус горизонтального и вертикального шпинделей | Морзе 4 | 40АТ5 |
NT40 (ГОСТ 25827-93 исп. 1 / DIN2080) | NT40 (ГОСТ 25827-93 исп. 1 / DIN2080) |
Электродвигатель привода главного движения, кВт | 2.2 | 3 | 3 | 3,7 |
Габариты станка (длина ширина высота), мм | 1400×1000×1720 | 1200×1240×1780 | 1685×1655×1865 | 1500×1700×1800 |
Масса станка, кг | 930 | 1050 | 1350 | 1550 |
Для просмотра всей таблицы
листайте вправо →
Станок | XL8132 | XL8140 | XL8145 |
---|---|---|---|
Размер рабочей поверхности стола (горизонтальный стол), мм | 320х750 | 800х400 | 850x450 |
Размер рабочей поверхности стола (вертикальный стол), мм | 890х225 | 1020х225 | 1190x250 |
Количество Т-образных пазов (горизонтальный стол) | 5 | 6 | 7 |
Количество Т-образных пазов (вертикальный стол) | 3 | 3 | 4 |
Ширина Т-образного паза, мм | 14 | 14 | 14 |
Расстояние между осями Т-образных пазов, мм | 63 | 63 | 63 |
Наибольшее продольное перемещение стола (ось Х), мм | 405 | 500 | 600 |
Наибольшее поперечное перемещение горизонтальной шпиндельной головки (ось Y), мм | 305 | 400 | 450 |
Наибольшее вертикальное перемещение стола (ось Z), мм | 400 | 400 | 450 |
Диапазон рабочих подач по осям Х, Y, Z, мм/мин | 10-1000 | 10 - 1000 | 10 - 1000 |
Ускоренное перемещение по осям X, Y, Z | 1200 | 1200 | 1200 |
Наибольшая масса заготовки, кг | 160 | 200 | 300 |
Расстояние от оси горизонтального шпинделя до поверхности горизонтального стола, мм | 145 - 545 | 145 - 545 | 170-620 |
Расстояние от торца вертикального шпинделя до поверхности горизонтального стола, мм | 50 - 450 | 45 - 445 | 70-520 |
Конус шпинделя | ISO40 DIN2080 (NT 40) | ISO40 DIN2080 (NT 40) | ISO40 DIN2080 (NT 40) |
Диапазон частот вращения шпинделя, об/мин | 40 - 2000 | 40 - 2000 | 40 - 2000 |
Ход пиноли, мм | 60 | 60 | 60 |
Устройство цифровой индикации (УЦИ)
Серьга для горизонтального фрезерования
Рабочий светильник
Система подачи СОЖ
Централизованная система смазки
Оправки для фрез 16, 22, 27, 32 мм
Переходная втулка для фрез с конусом Морзе № 1, 2, 3
Цанговый патрон с комплектом цанг Ø 2, 3, 4, 5, 6, 8, 10, 12 мм
Опоры для установки станка
Комплект эксплуатационной документации на русском языке
Для просмотра всей таблицы
листайте вправо →
ВМ130 | СФ676 | 67К25 | XL8140 | |
Размеры горизонтального стола, мм | 250×630 | 250×800 | 320×800 | 400×800 |
Размеры вертикального стола, мм | 160×500 | 250×630 | 250×630 | 225×1020 |
Максимальная масса обрабатываемой детали, кг | 140 | 100 | 200 | 200 |
Наибольшее продольное перемещение стола (по си X), мм | 250 | 450 | 400 | 500 |
Наибольшее поперечное перемещение вертикальной головки (по си Y), мм | 300 | 300 | 320 | 400 |
Наибольшее вертикальное перемещение стола (по си Z), мм | 200 | 380 | 450 | 400 |
Частота вращения горизонтального шпинделя, об/мин | 45..2000 | 50..1630 | 40..2000 | 40..2000 |
Конус горизонтального и вертикального шпинделей | Морзе 4 | 40АТ5 |
NT40 (ГОСТ 25827-93 исп. 1 / DIN2080) | NT40 (ГОСТ 25827-93 исп. 1 / DIN2080) |
Электродвигатель привода главного движения, кВт | 2.2 | 3 | 3 | 3,7 |
Габариты станка (длина ширина высота), мм | 1400×1000×1720 | 1200×1240×1780 | 1685×1655×1865 | 1500×1700×1800 |
Масса станка, кг | 930 | 1050 | 1350 | 1550 |
